WNS系列低氮冷凝式燃油/燃?xì)忮仩t
360°XR展示
WNS系列低氮冷凝式燃油/燃?xì)忮仩t

燃料：燃油燃?xì)?br/> 壓力等級：≤2.5MPa
規格：蒸汽鍋爐：0.5～40T/h
熱水鍋爐：0.35～14MW
蒸汽鍋爐：廣泛應用于各種工業行業，比如紡織、化工、造紙、機械、食品、農產品加工工業等
熱水鍋爐：廣泛用于酒店、學校、賓館、小區等企事業單位的采暖、洗浴和生活熱

相關案例
產品詳情
產品簡介：

WNS系列低氮冷凝鍋爐是一種全自動、臥式內燃、低氮冷凝于一體的快裝燃油（氣）鍋爐。鍋爐本體采用濕背式兩回程結構：波形爐膽及回燃室為第一回程，螺紋煙管構成第二回程。節能器和冷凝器置于鍋爐頂部，于爐外構成煙氣的第三回程。

性能特點：

高效節能。節能器、冷凝器換熱面積大，煙氣中的水蒸汽冷凝率高，可充分吸收煙氣中水蒸汽冷凝釋放的熱量，熱效率可高達99%以上。采用螺紋煙管對流受熱面，有效提高鍋爐傳熱效率。

環保效果好。煙氣中有CO2、NOX、SO2等有害成分溶解于冷凝水，有效減少大氣污  染物的排放。同時采用大尺寸爐膛結構和煙氣再循環技術，對于燃?xì)忮仩t，完全可實現超低氮排放，NOX排放≤30mg/Nm3，完全符合日益嚴格的國家環保要求。

節能器、冷凝器的螺旋翅片管及殼體采用耐硫酸腐蝕的ND鋼材料，大大提高設備使用壽命。智能化燃燒控制和全自動安全連鎖保護系統的相結合，確保經濟、環保、安全運行。

工作原理：

鍋爐的排煙熱損失中，除了煙氣顯熱以外，水蒸氣還帶走了大量的汽化潛熱。如果通過降低排煙溫度，使煙氣中的水蒸氣全部或者部分地得到冷凝，并將冷凝過程釋放的潛熱回收利用，鍋爐的有效利用熱增加，將明顯提高鍋爐的熱效率。

WNS型低氮冷凝式燃?xì)忮仩t針對煙氣中水蒸汽冷凝率與排煙溫度的關系、冷凝率與熱效率的關系以及冷凝水對不同鋼種腐蝕速率等關鍵技術因素，通過合理設計受熱面，降低排煙溫度，保證煙氣中水蒸汽達到設計要求的冷凝率，使鍋爐的熱效率大幅提高。

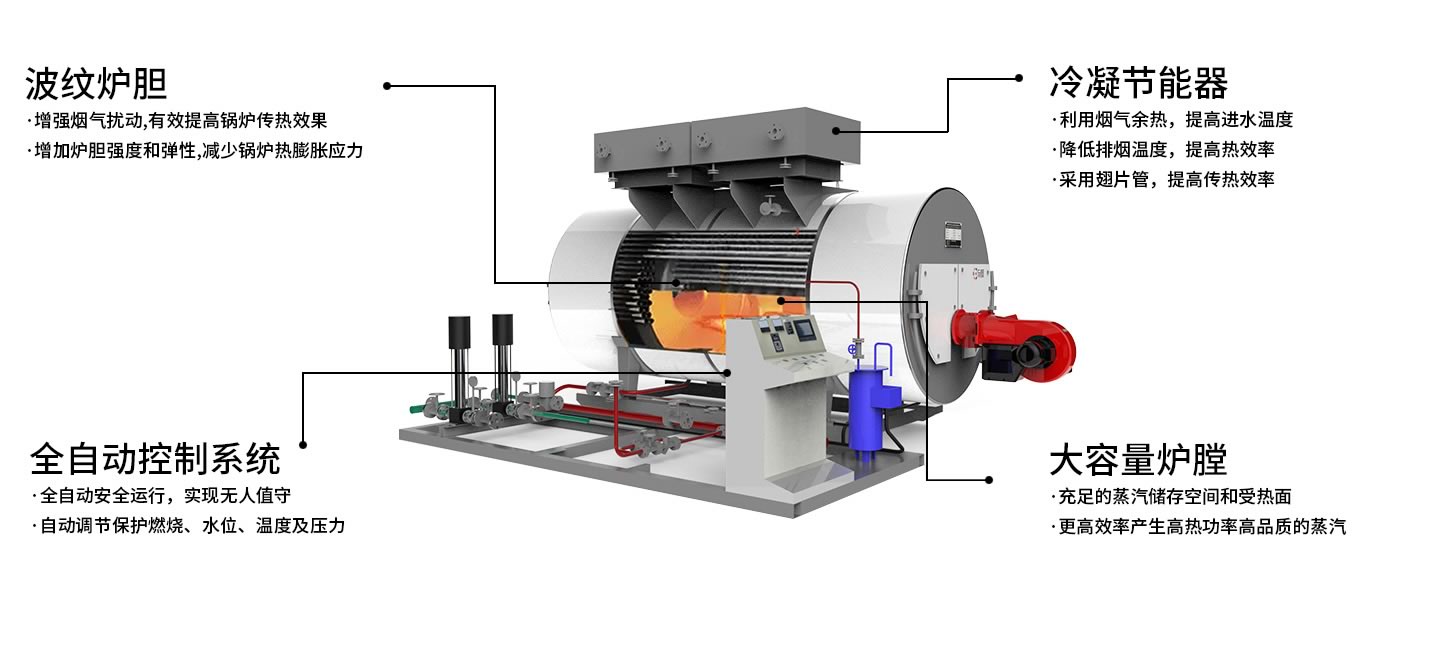

內部結構圖
技術參數
額定蒸發量t/h0.5123468101520
額定蒸汽壓力MPa(0.4)0.7(0.7)(1.0)1.25(1.0)1.25(1.6)(1.0)1.25(1.6)(1.0)1.25(1.6)(1.0)1.25(1.6)(1.0)1.25(1.6)(1.0)1.25(1.6)1.25(1.6)1.25(1.6)
額定蒸汽溫度℃(151)170(170)(184)193(184)193(204)(184)193(20)(184)193(204)(184)193(204)(184)193(20)(184)193(20)193 (204)193 (204)
額定給水溫度℃202020202020(105)20(105)20(105)20(105)20(105)
計算換熱面積m221.537.299.6135200.4265357409582762
設計熱效率(油/氣)%93.34/93.795.39/96.0198.47/99.798.1/99.598.23/99.997.6/98.4898.64/99.5998.3/99.2798.45/99.998.2/99.4
鍋爐最大件運輸重量
3.44.68.510.513202225.53851
鍋爐水容量t1.482.55.65.88.511.814.215.224.335.9
燃燒方式微正壓室燃
燃燒調節方式全自動調節
適用燃料輕柴油/天然氣

* 以上產品數據僅供參考，具體信息請參考實際產品和產品手冊。除非另有規定，本網站涉及的所有數據解釋權均歸山東中杰特種裝備股份有限公司所有。

組成部分
產品優勢
材料優勢：

原材料為采用業內龍頭公司定扎鋼板，確保原材料質量穩定可靠；有效減少了縱、環縫數量和封頭拼接焊縫，筒體僅需要切掉毛邊，無大塊廢料，提高了材料利用率并且保證了產品質量。

常規碳鋼埋弧焊絲焊劑采用美國林肯焊絲焊劑，確保焊接質量穩定可靠，外觀成型美觀；

油漆分為國內和進口漆兩種選擇，噴漆后外觀美觀，油漆耐候性好。

加工能力和工藝優勢：

1、激光下料，下料精度高，誤差在0.05毫米以內，確保了焊接質量；換熱器折流板可直接激光切割。

2、厚度≤10㎜不銹鋼縱環焊縫采用等離子焊，單面焊雙面成型，減少了焊絲用量，比埋弧焊減少了碳弧氣刨工序，避免了滲碳，外觀成型美觀，熱輸入小，焊接質量好，射線檢測合格率在99%以上

3、氬弧自動焊機，焊接質量好且穩定，焊縫外觀成型美觀。


專業化、流水線生產模式優勢:

產品制造分為下料、封頭壓制、卷筒、縱縫環縫焊接、組焊、機加工、熱處理、水壓試驗、噴砂、噴漆等十幾個工序組，每個工序都配備專業人員，并且工序內再做二次分工，有效提高工作效率和產品質量。


儲存優勢

山東中杰特種裝備股份有限公司，高度聚焦綠色能源特種裝備行業，是鍋爐、壓力容器等特種設備的專業制造企業，擁有濟南路、渤海路、長江路、南京路四個生產廠區，下設鍋爐事業中心、低溫容器事業中心、壓力容器事業中心、中央空調事業中心、工程安裝事業中心、國際貿易和物聯網事業中心等七大事業中心。


中杰資質

山東中杰特種裝備股份有限公司（原菏澤鍋爐廠有限公司）成立于1984年，公司先后被評為“高新技術企業”，“山東省專精特新企業”，“山東省瞪羚企業”，“山東省制造業單項冠軍企業”，2022年8月被工信部認定為“國家專精特新小巨人企業”等榮譽。公司擁有自營進出口權，具有A級鍋爐制造許可及A2級壓力容器制造許可資質，A2級壓力容器設計許可資質，B級鍋爐安裝和GB2類、GC2類壓力管道安裝許可資質及三級機電設備安裝專業承包資質，是中國鍋爐與水處理協會會員單位、中國化工裝備協會會員單位和山東省裝備制造協會理事單位，并通過了ISO9001質量管理體系、ISO14001環境管理體系、OHSAS18001職業健康安全管理體系認證和美國ASME/U2認證。

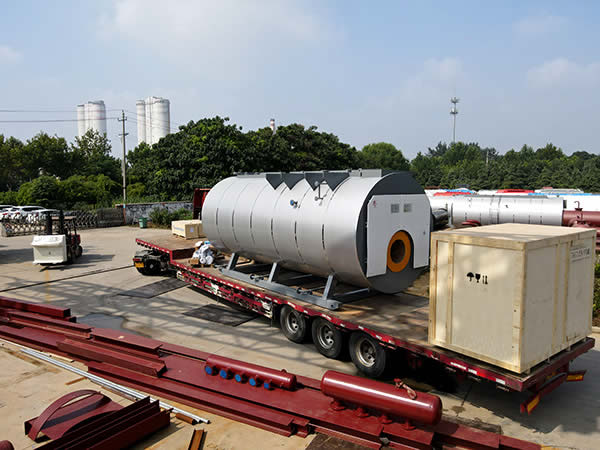

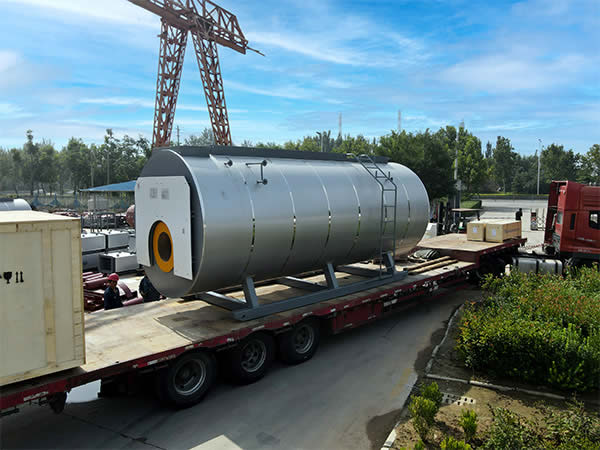

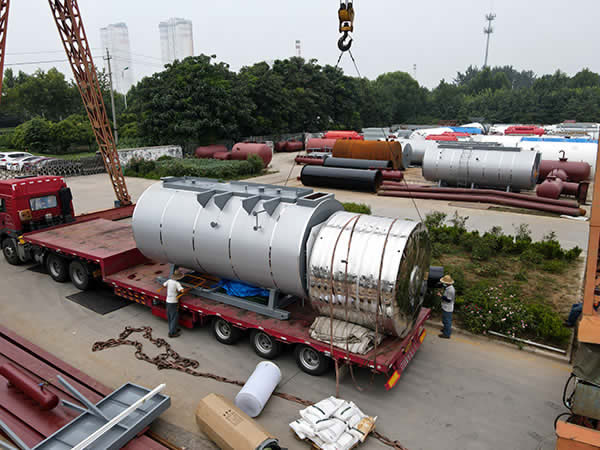

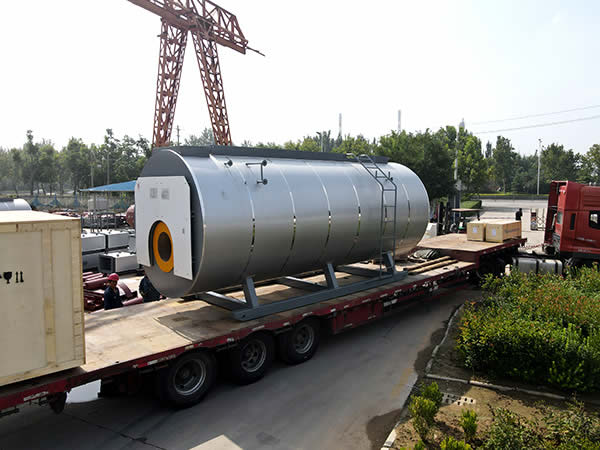

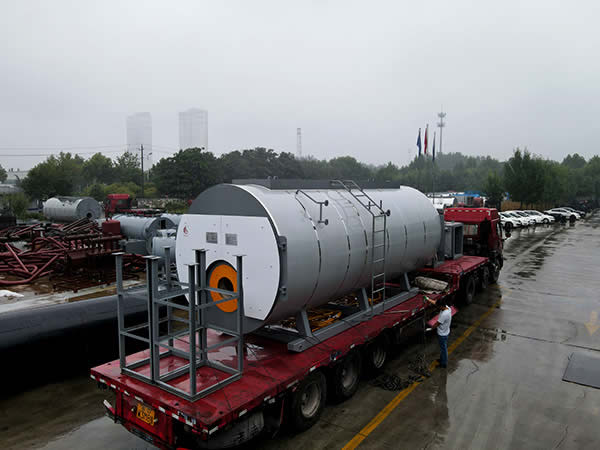

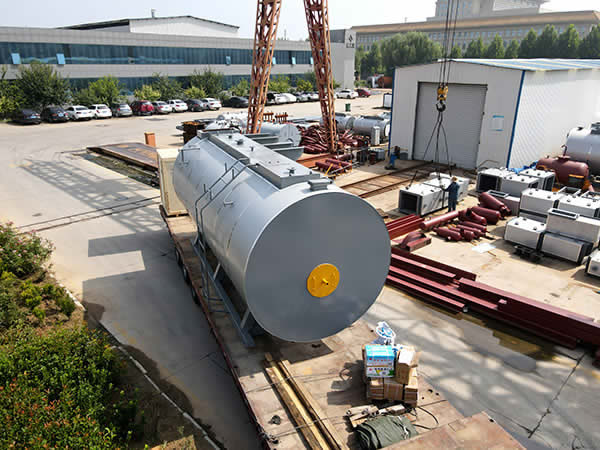

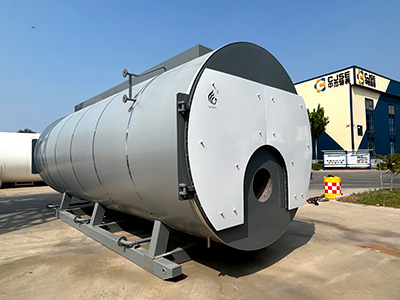

發貨實拍
